XD型**多管除塵器是在分析國內外現有各種旋風除塵器的結構、性能基礎上，采用多項高新技術，通過試驗研究而設計的集工業鍋爐消煙除塵、脫硫和省材節能與一身的*創多功能**旋風除塵設備。
工業鍋爐煙塵是空氣污染的*大污染源之一。XD型多管式旋風除塵器具有除塵效率高、阻力低、性能穩定、磨損小、不需維護等顯著特點，是廣泛用于工業鍋爐煙氣除塵和其它工業粉塵治理的更新?lián)Q代產品，滿足國家規定的一類地區煙塵排放標準.
一、結構及工作原理

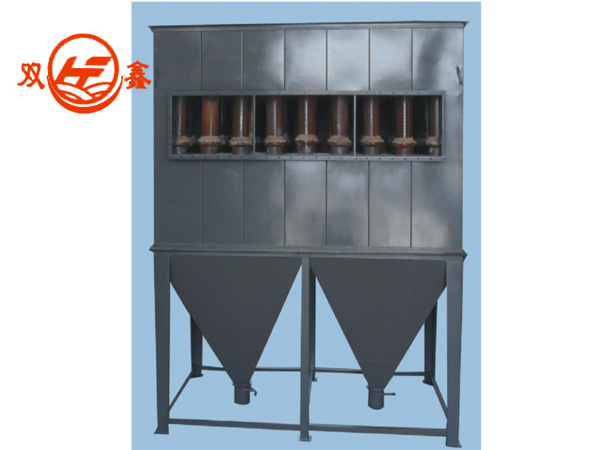

XD型除塵器由多個陶瓷、鑄鐵、**旋風子組合而成，除塵器上部為一箱體結構，下部為收灰斗，旋風子就排列在箱體之中。
含塵煙氣*先通過進氣裝置，在此裝置中噴入一定量介質，使煙氣的粘度加大，微細塵粒在相互碰撞時凝聚成大顆粒，而后均勻分流進入除塵器旋風子，在旋風子內煙氣中的塵粒被離心分離向下落放灰斗，凈化后的氣流反向旋轉經芯管而上升匯流后，入排煙管、煙箱，通過引風機*后排入大氣中。
在集灰斗中設計了特殊結構，有效地防止旋風子的相互串風和塵粒的二次飛揚.
二、性能特點
1、除塵效率高，性能穩定，由于設計了直徑特殊結構的**旋風子，并采用煙氣加溫處理細塵凝聚理論，熱沉降理論，均勻配風，防止串風和二次飛揚等高新技術，使旋風子保持組合效率高達97％，并有消煙和脫硫效果。
2、煙氣阻力低，旋風子內表面光滑，入口處的特殊設計，芯管裝有減阻器，除塵器本體阻力900Pa（90mmH2O）左右。
3、采用陶瓷、鑄鐵多管旋風子耐磨抗腐蝕性好，使用壽命長，設備長時間不需要維修，省工、省時、省力。
4、除塵器與引風機*佳結合布置連接管道短，占地面積小，安裝使用方便。
三、主要技術經濟指標
型號規格 | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | XD-35 |
處理煙氣量（m3/h） | 3000 | 6000 | 12000 | 18000 | 30000 | 45000 | 60000 | 105000 |
除塵效率（％） | ＞95 |
阻力（Pa） | ＜900 |
分割粒徑dc50 | 3.1μm |
XD型多管式旋風除塵器，XD-10t/h配用密封手動集塵罐或定時電磁排灰閥；XD-10t/h以上配用螺旋排灰裝置或水封沖灰器。
四、安裝使用注意事項
1、使用單位應根據處理含塵煙氣流量，按主要技術指標選用除塵器。
2、除塵器及除塵器系統的連接法蘭應密封不漏氣。
3、除塵器的排灰口，應裝設嚴密可靠的鎖氣排灰裝置，運行中發現有漏氣或堵塞現象應及時排除。
4、除塵器系統安裝完畢后應開爐進行系統氣密性檢查，漏風部位要及時處理，以免影響除塵效率。
5、除塵器無論采用何種集塵排灰方式，必須定期排灰，嚴格防止排灰口漏風或堵塞影響正常運行。
6、除塵器進風口高度與鍋爐煙氣出口高度差，可變更除塵器基礎高度解決，但要保證有一定的排塵空間。
7、根據現場安裝要求，除塵器可制成后側出風口和上出風口兩種方式。
